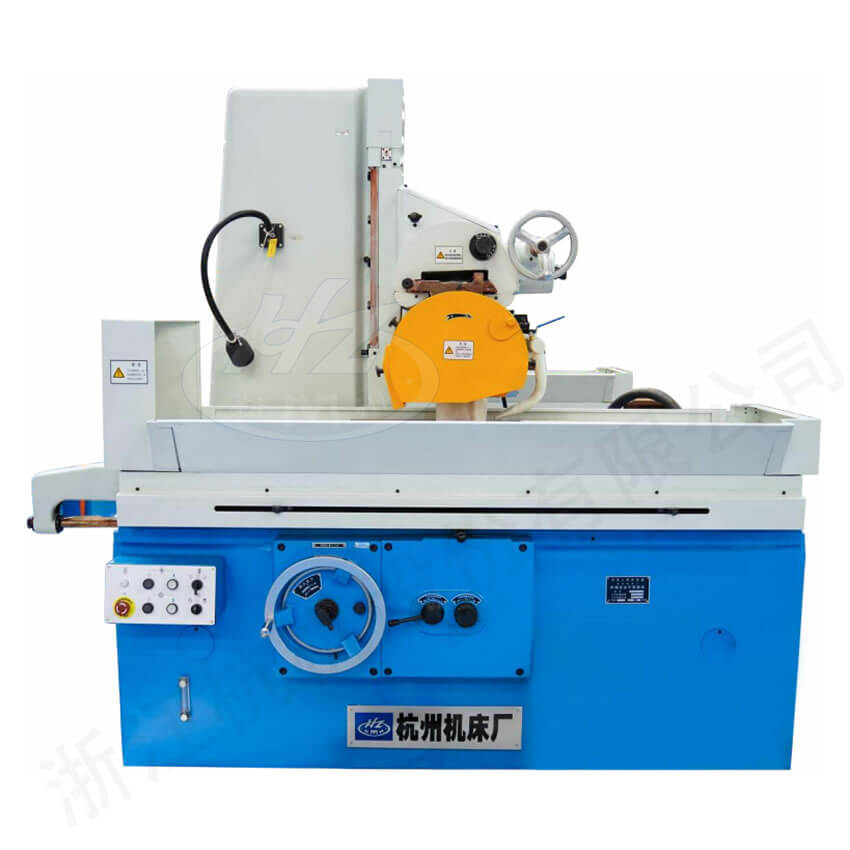

普通精度臥軸矩臺平面磨床
| 隨機附件 | |||
|---|---|---|---|
| 電磁吸盤 | 1塊 | 砂輪修整器（不附金剛石砂輪刀） | 1套 |
| 砂輪平衡心軸 | 1副 | 砂輪平衡架 | 1件 |
| 砂輪卡盤連砂輪 | 2套 | 機床調整墊鐵 | 1套 |
| 特殊附件（另行計價） | |||
| 金剛石砂輪刀 | 1支 | 正弦平口鉗（ZPQ-150） | 1件 |
■ 工作臺縱向運動和磨頭橫向進給均采用液壓驅動，橫向進給也可以手動。
■ 垂直進給帶快速升降，也可手動。砂輪軸采用裝入式電機驅動。
| 型號： | M7130S | HZ-034/1S | ||
| 工作臺 | 工作臺面尺寸（寬×長） | mm | 300×1000 | 320×1600 |
| 最大磨削尺寸（寬×長×高） | mm | 300×1000×400 | 320×1600×400 | |
| 工作臺縱向行程（最大） | mm | 1100 | 1650 | |
| 工作臺速度（無級） | m/min | 3-27 | 3-20 | |
| 工作臺T型槽（槽數×寬度） | mm | 3×18 | ||
| 工作臺承載量 | kg | 468 | 624 | |
| 磨頭 | 砂輪軸中心至工作臺距離（最大） | mm | 575 | |
| 磨頭橫向每行程斷續進給量 | mm/次 | 3-30 | ||
| 砂輪軸轉速 | r/mim | 1440 | ||
| 垂直進給手輪刻度盤值 | mm | 0.01 | ||
| 手輪每轉磨頭進給量 垂直進給 | mm | 1.0 | ||
| 砂輪尺寸（外徑×寬×內徑） | mm | Ф350×40×Ф127 | ||
| 電機功率 | 電機總功率 | kW | 8 | |
| 磨頭電機功率 | kW | 4.5 | ||
| 工作精度 | 加工表面對基面的平行度 | mm | 300：0.008 | |
| 表面粗糙度 | μm | Ra0.63 | ||
| 機床重量 | 凈重( 約) | kg | 3500 | 5000 |
| 毛重( 約) | kg | 4000 | 5500 | |
| 外形尺寸（長×寬×高） | mm | 2295×1673×2235 | 4105×1673×2035 | |
| 包裝箱尺寸（長×寬×高） | mm | 2600×1750×2400 | 4600×1800×2400 | |
